راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب
🔍 آیا از خرید دستگاه فلزیاب خود پشیمان شدهاید؟ یا هنوز در انتخاب بهترین گنجیاب سردرگم هستید؟
اگر به تازگی یک فلزیاب، طلایاب یا گنجیاب حرفهای خریداری کردهاید، احتمالاً با این سوالات اساسی مواجه شدهاید: “آیا دستگاه من درست کار میکند؟”، “چگونه عمق واقعی کاوش را بسنجم؟” و “چرا در خاکهای مختلف عملکرد فرق میکند؟”
📘 راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب دقیقاً برای پاسخ به همین دغدغهها نوشته شده است. این مقاله ارزشمند که حاصل سالها تجربه میدانی و دانش فنی است، به زبانی ساده و روان، تمام روشهای تست، کالیبراسیون و عیبیابی را به شما آموزش میدهد – از تست تعادل زمین و تفکیک فلزات گرفته تا بررسی مدارات فرستنده و گیرنده با تجهیزات تخصصی.
✨ چرا این راهنما برای شما ضروری است؟
💰 با یادگیری تستهای اصولی، از خرید دستگاه نامرغوب جلوگیری کنید
🎯 عمق کاوش خود را تا ۵۰٪ افزایش دهید
⚡ دستگاه خود را در ۵ دقیقه کالیبره کنید تا در هر خاکی بهترین عملکرد را داشته باشد
🛡️ از آسیب به دستگاه و تعمیرات پرهزینه جلوگیری نمایید
این راهنما مناسب چه کسانی است؟
✅ تازهکارهایی که اولین دستگاه خود را خریدهاند
✅ حرفهایهایی که میخواهند عملکرد دستگاه خود را بهینه کنند
✅ افرادی که قصد خرید دستگاه دارند و میخواهند قبل از خرید، روشهای تست را بدانند
✅ تعمیرکاران و تکنسینهای دستگاههای فلزیاب
📌 با مطالعه این مقاله، دیگر نیازی به مراجعه به تعمیرکاران گرانقیمت یا اتلاف وقت در تستهای اشتباه نخواهید داشت. همین حالا شروع کنید و کاوشهای خود را به سطح حرفهای برسانید! 🚀
راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب
مبانی اولیه تست دستگاههای فلزیاب
۱. اهمیت تست و کالیبراسیون
تست دستگاههای فلزیاب به معنای بررسی عملکرد صحیح، دقت تشخیص، عمق کاوش و تفکیک اهداف است. کالیبراسیون منظم باعث میشود تا دستگاه بتواند سیگنالهای دریافتی از فلزات را از سیگنالهای مزاحم محیطی (مانند کانیهای معدنی، رطوبت خاک و امواج الکترومغناطیسی) جدا کند.
۲. ابزارهای مورد نیاز برای تست
هدفهای استاندارد (Targets): سکههای طلا، نقره، مس، قطعات آهنی و سربی با اندازههای مشخص.
خاک نمونه: خاک با مواد معدنی مشخص (خاکسیاه، ماسه، خاک رس) برای شبیهسازی شرایط واقعی.

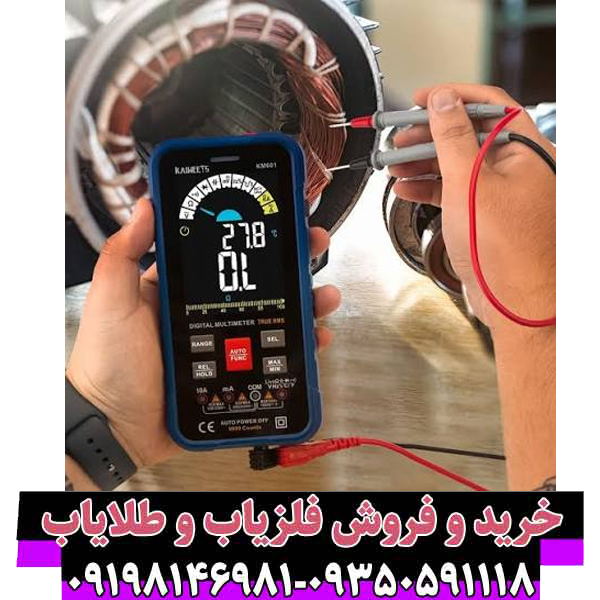

متر دیجیتال (Multimeter): برای بررسی ولتاژ باتری و جریان مصرفی.
اسیلوسکوپ (Oscilloscope): برای مشاهده شکل موج ارسالی و دریافتی در دستگاههای پیشرفته.
قلم تست (Test Pen) و کابلهای اتصال.
۳. شرایط محیطی استاندارد برای تست
تست باید در محیطی با حداقل تداخل الکترومغناطیسی انجام شود. از دستگاههای الکتریکی مانند موبایل، لپتاپ و خطوط برق فشار قوی دوری کنید. دمای محیط نیز بر عملکرد تأثیرگذار است؛ بنابراین تست در دمای ۲۰ تا ۲۵ درجه سانتیگراد ایدهال است.
روشهای تست دستگاههای فلزیاب القایی (VLF)
۱. تست مدار فرستنده (Transmitter Circuit)
مدار فرستنده وظیفه تولید امواج الکترومغناطیسی را بر عهده دارد. برای تست این بخش:
تست فرکانس: با استفاده از فرکانسشمار یا اسیلوسکوپ، فرکانس خروجی را اندازهگیری کنید. فرکانس استاندارد برای دستگاههای VLF بین ۳ تا ۱۰۰ کیلوهرتز است. هرگونه انحراف نشاندهنده مشکل در نوسانساز یا کریستال است.
تست دامنه ولتاژ: ولتاژ پیکبهپیک سیگنال ارسالی را بررسی کنید. کاهش دامنه نشاندهنده افت توان در مدار تقویتکننده یا مشکل در باتری است.
۲. تست مدار گیرنده (Receiver Circuit)
گیرنده سیگنالهای بازگشتی از فلزات را دریافت و تقویت میکند.
تست حساسیت گیرنده: یک هدف کوچک (مثلاً سکه نقره) را در فاصله مشخصی از کویل قرار دهید و سیگنال خروجی را روی اسیلوسکوپ مشاهده کنید. کاهش دامنه سیگنال یا وجود نویز زیاد نشاندهنده ضعف در تقویتکننده یا فیلترهای گیرنده است.
تست نسبت سیگنال به نویز (SNR): با قطع آنتن ورودی، نویز خروجی را اندازهگیری کنید. سپس با وصل آنتن و قرار دادن هدف، سیگنال مفید را اندازه بگیرید. نسبت بالای ۳۰ دسیبل مطلوب است.
۳. تست فیلترهای تفکیک (Discrimination Circuits)
این فیلترها برای تشخیص نوع فلز بر اساس فاز سیگنال بازگشتی طراحی شدهاند.
تست فاز: یک مقاومت متغیر (پتانسیومتر) و یک خازن استاندارد به ورودی گیرنده وصل کنید تا تغییر فاز ایجاد شود. سپس با مقایسه فاز خروجی با فاز مرجع، صحت عملکرد فیلتر را بررسی کنید.
تست تفکیک عملی: اهداف مختلف (آهن، مس، طلا، نقره) را در زیر کویل قرار دهید. تنظیمات تفکیک را تغییر دهید و مشاهده کنید که آیا دستگاه به درستی هدف را شناسایی و رد میکند یا خیر. این تست باید در خاکهای مختلف تکرار شود.
۴. تست تعادل زمین (Ground Balance)
یکی از مهمترین تستها برای دستگاههای VLF است که در خاکهای معدنی دچار خطا میشوند.
تست تعادل دستی: دستگاه را روی حالت “Ground Balance” قرار دهید. کویل را روی خاک بدون هدف حرکت دهید و ببینید آیا صدای ثابتی شنیده میشود یا خیر. اگر صدا تغییر کند، تعادل به درستی انجام نشده است.
تست تعادل خودکار (Auto-GB): دستگاه را در چند نقطه مختلف خاک قرار دهید و اجازه دهید تا به طور خودکار تنظیم شود. سپس با حرکت کویل روی یک هدف کوچک، پایداری سیگنال را بررسی کنید.
روشهای تست دستگاههای فلزیاب پالسی (PI)
۱. تست پالسهای ارسالی
دستگاههای PI از پالسهای جریان با ولتاژ بالا برای ایجاد میدان مغناطیسی استفاده میکنند.
تست عرض پالس (Pulse Width): با اسیلوسکوپ، پهنای پالس را اندازهگیری کنید. پهنای استاندارد بین ۵۰ تا ۵۰۰ میکروثانیه است. افزایش عرض پالس باعث افزایش عمق اما کاهش تفکیک میشود.
تست فرکانس پالس: فرکانس تکرار پالس (PRF) معمولاً بین ۱۰۰ هرتز تا ۱۰ کیلوهرتز است. انحراف از این محدوده نشاندهنده مشکل در مدار مولد پالس است.
۲. تست مدار یکپارچهسازی (Integration Circuit)
این مدار سیگنالهای بازگشتی را جمعآوری و تقویت میکند.
تست زمان یکپارچهسازی (Integration Time): با اعمال پالسهای کوتاه به ورودی، زمان پاسخدهی مدار را اندازهگیری کنید. زمان پاسخدهی باید با مشخصات دستگاه مطابقت داشته باشد.
تست خطی بودن: اهداف با اندازههای مختلف را تست کنید و خروجی را با منحنی استاندارد مقایسه کنید. اگر خروجی غیرخطی باشد، مدار یکپارچهسازی نیاز به تنظیم دارد.
۳. تست حساسیت به فلزات با رسانایی بالا (مانند طلا و نقره)
دستگاههای PI به دلیل ماهیت پالسی، به فلزات با رسانایی بالا حساسیت بیشتری دارند.
تست فاصله: یک سکه طلا را در فواصل ۵، ۱۰، ۲۰ و ۳۰ سانتیمتری از کویل قرار دهید و حداکثر عمق تشخیص را ثبت کنید.
تست در خاک مرطوب: خاک مرطوب را شبیهسازی کرده و تست را تکرار کنید. کاهش عمق نشاندهنده نیاز به تنظیمات بیشتر است.
راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب
روشهای تست دستگاههای حرفهای گنجیاب و طلایاب (Two-Box و سیستمهای القایی)
۱. تست مدارهای قدرت (Power Amplifiers)
این دستگاهها معمولاً از ترانزیستورهای قدرت یا ماسفتهای سنگین برای تولید میدان مغناطیسی قوی استفاده میکنند.
تست جریان مصرفی: با آمپرمتر، جریان کشیدهشده از باتری را در حالتهای مختلف (آمادهباش، ارسال پالس، دریافت) اندازهگیری کنید. افزایش جریان بیش از حد مجاز نشاندهنده اتصال کوتاه یا خرابی ترانزیستور است.
تست دمای قطعات: پس از ۱۰ دقیقه کار مداوم، دمای هیتسینکها را با ترمومتر لیزری اندازهگیری کنید. دمای بالای ۷۰ درجه سانتیگراد نشاندهنده نیاز به بهبود سیستم خنککننده است.
۲. تست کویلهای دوقلو (Coil Testing)
در دستگاههای Two-Box، دو کویل جداگانه برای ارسال و دریافت وجود دارد.
تست امپدانس کویلها: با LCR متر، اندوکتانس و مقاومت سری هر کویل را اندازهگیری کنید. اندوکتانس معمولاً بین ۵۰ تا ۵۰۰ میکروهنری است. اختلاف بین دو کویل نباید بیشتر از ۵٪ باشد.
تست کوپلاژ متقابل (Mutual Coupling): دو کویل را در فاصله مشخصی از هم قرار دهید و سیگنال دریافتی را اندازهگیری کنید. کوپلاژ زیاد نشاندهنده تداخل و نیاز به تنظیم فاصله یا زاویه است.
۳. تست سیستمهای آنالیز زمین (Ground Analysis)
برخی دستگاههای پیشرفته دارای سیستمهای آنالیز ترکیب خاک هستند.
تست کانیشناسی: با استفاده از نمونههای خاک با درصدهای مختلف آهن و منیزیم، سیستم را تست کنید. دستگاه باید بتواند خاکهای معدنی را شناسایی کرده و هشدار دهد.
تست شوری: خاک شور را شبیهسازی کرده و تأثیر آن بر روی عمقیابی را بررسی کنید.
تستهای عملی و میدانی
۱. تست گامبهگام در محیط باز
برای اطمینان از عملکرد صحیح دستگاه در شرایط واقعی، یک تست میدانی جامع انجام دهید:
انتخاب منطقه: یک منطقه با خاک نسبتاً یکنواخت و بدون اشیاء فلزی بزرگ انتخاب کنید.
کالیبراسیون اولیه: دستگاه را روشن کرده و تعادل زمین را انجام دهید.
تست با اهداف شناخته شده: یک سکه طلا، یک قطعه آهن، یک سکه نقره و یک قطعه مس را در عمقهای ۵، ۱۵ و ۳۰ سانتیمتری دفن کنید.
تست تفکیک: دستگاه را روی حالت تفکیک بالا تنظیم کنید و سپس روی حالت تفکیک پایین. ثبت کنید که دستگاه هر هدف را در هر حالت چگونه تشخیص میدهد.
تست عمقیابی: با افزایش تدریجی عمق هدف، حداکثر عمق قابل تشخیص را برای هر فلز ثبت کنید.
۲. تست در شرایط محیطی متغیر
تست رطوبت: منطقه را با آبپاش مرطوب کنید و تست را تکرار کنید. افت عملکرد را ثبت کنید.
تست دما: دستگاه را در سایه و سپس در زیر نور مستقیم خورشید تست کنید.
تست تداخل: دستگاه را نزدیک خطوط برق، دکلهای مخابراتی و تلفن همراه تست کنید.
۳. تست طولانیمدت (استقامت)
دستگاه را به مدت ۸ ساعت متوالی روشن بگذارید و هر ساعت یک بار تست عمق و تفکیک را تکرار کنید. کاهش عملکرد در طول زمان نشاندهنده مشکل در پایداری حرارتی یا باتری است.
راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب
تستهای پیشرفته با تجهیزات تخصصی
۱. تست با شبکههای آنالایزر (Network Analyzer)
برای دستگاههای بسیار حرفهای، از آنالایزر شبکه برای اندازهگیری S-پارامترها (پارامترهای پراکندگی) استفاده میشود. این تست شامل:
تست ضریب انعکاس (Return Loss): نشاندهنده تطابق امپدانس کویل با مدار است. مقدار کمتر از -۱۰ دسیبل مطلوب است.
تست ضریب عبور (Insertion Loss): مقدار تلفات سیگنال در مسیر فرستنده به گیرنده.
۲. تست با دستگاههای شبیهساز هدف (Target Simulators)
این دستگاهها سیگنالهای الکتریکی معادل بازتاب از یک فلز خاص را تولید میکنند. با استفاده از این شبیهسازها میتوان بدون نیاز به فلز فیزیکی، عملکرد دستگاه را در شرایط مختلف تست کرد.
عیبیابی بر اساس نتایج تست
۱. مشکلات رایج و راهحلها
| نتیجه تست | علت احتمالی | راهحل |
|---|---|---|
| کاهش عمق تشخیص | ضعف باتری، خرابی ترانزیستور قدرت، کویل آسیبدیده | تعویض باتری، بررسی ترانزیستور با مولتیمتر، تست کویل با LCR متر |
| نویز زیاد در گیرنده | فیلترهای گیرنده خراب، تداخل الکترومغناطیسی، اتصال زمین ضعیف | بررسی فیلترها با اسیلوسکوپ، دور کردن دستگاه از منابع تداخل، تقویت اتصال زمین |
| عدم تشخیص فلزات خاص | مشکل در مدار تفکیک، تنظیمات نادرست فاز | کالیبراسیون مجدد فاز، تست با اهداف استاندارد |
| ناپایداری سیگنال | نوسان در ولتاژ تغذیه، مشکل در کریستال یا نوسانساز | استفاده از رگولاتور ولتاژ پایدار، تعویض کریستال |
| گرمای بیش از حد قطعات | بار زیاد روی تقویتکنندهها، خنککننده ناکافی | کاهش توان خروجی، افزودن هیتسینک یا فن |
۲. تست نهایی تأیید عملکرد
پس از هر تعمیر یا تنظیم، تمام تستهای بخش پنجم (تست میدانی) باید مجدداً انجام شوند تا عملکرد کلی دستگاه تأیید شود.
راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب
نکات ایمنی و نگهداری در هنگام تست
۱. ایمنی الکتریکی
هرگز کویل را در هنگام ارسال پالس لمس نکنید (ولتاژهای بالا ممکن است باعث شوک شوند).
از تجهیزات محافظ (دستکش عایق، عینک ایمنی) در هنگام تست قطعات پرقدرت استفاده کنید.
۲. نگهداری از دستگاه
پس از هر تست میدانی، کویل و محفظه دستگاه را تمیز کنید.
باتریها را در صورت عدم استفاده طولانیمدت خارج کنید.
دستگاه را در جای خشک و خنک نگهداری کنید.
معرفی دستگاههای سرشناس و روشهای تست اختصاصی
۱. دستگاههای فلزیاب تفریحی و حرفهای (VLF)
Minelab Equinox 800: یکی از محبوبترین دستگاههای چندفرکانسه (Multi-IQ). روش تست اختصاصی این دستگاه شامل بررسی حالتهای مختلف فرکانسی (۵، ۱۰، ۱۵، ۲۰، ۴۰ کیلوهرتز) است. برای تست، یک سکه طلای کوچک (وزن ۰.۵ گرم) را در عمق ۱۰ سانتیمتری خاک شنی قرار دهید و هر حالت فرکانسی را جداگانه تست کنید. بهترین پاسخ معمولاً در فرکانس ۴۰ کیلوهرتز برای طلا دیده میشود. همچنین قابلیت “Gold Mode” این دستگاه نیاز به تست در خاکهای با کانیسازی بالا دارد.
Garrett AT Pro: دستگاه مقاوم در برابر آب با فرکانس ۱۵ کیلوهرتز. تست اختصاصی این دستگاه شامل بررسی قابلیت “Pro Mode Audio” است که صدای هدف را به صورت سهبعدی پخش میکند. برای تست، یک سکه نقره را در عمق ۲۰ سانتیمتری و یک تکه آهن زنگزده را در کنار آن قرار دهید. کیفیت تفکیک صوتی را بررسی کنید؛ صدای نقره باید واضح و ممتد باشد در حالی که صدای آهن به صورت ناهنجار و بریده بریده شنیده شود.
Fisher F75: دستگاه با فرکانس ۱۳ کیلوهرتز و قابلیت “Boost Process” برای عمقیابی بیشتر. تست اختصاصی: یک هدف کوچک (سکه مسی) را در عمق ۲۵ سانتیمتری دفن کنید. حالت Boost را فعال کنید و افزایش سیگنال را اندازهگیری کنید. افزایش حداقل ۲۰٪ در دامنه سیگنال نشاندهنده عملکرد صحیح این قابلیت است.

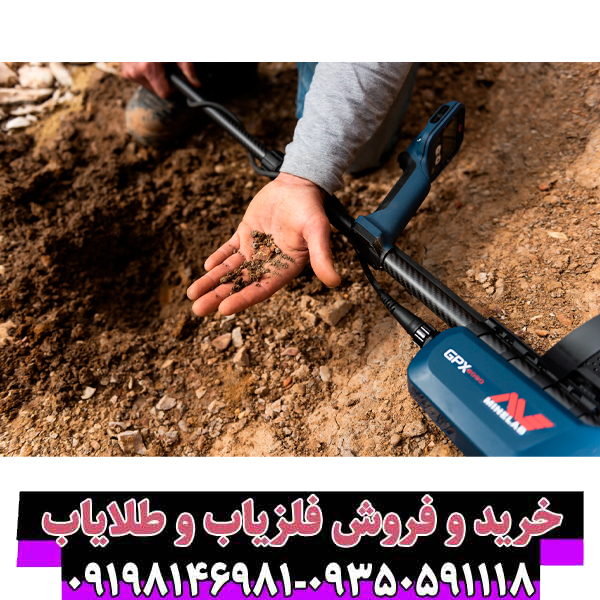

۲. دستگاههای پالسی (PI) برای طلایابی در خاکهای معدنی
Minelab GPZ 7000: پیشرفتهترین دستگاه طلایاب با فناوری ZVT (Zero Voltage Transmission). روش تست اختصاصی: از یک تکه طلای خالص به وزن ۰.۲ گرم در عمق ۵ سانتیمتری استفاده کنید. دستگاه باید بتواند این هدف ریز را در خاک معدنی (با آهن بالا) به وضوح تشخیص دهد. تست دیگر بررسی حالت “Ground Smoothing” است که باید نویز زمینه را حداقل ۵۰٪ کاهش دهد بدون اینکه حساسیت به طلا افت کند.
Garrett ATX: دستگاه پالسی با فرکانس متغیر. تست اختصاصی: قابلیت “Ground Balance” این دستگاه را در سه نوع خاک (ماسه، خاک رس، خاک آهکی) آزمایش کنید. زمان تعادل نباید از ۳ ثانیه تجاوز کند. همچنین تست عمق در آب شور (شبیهسازی شده با نمک طعام) انجام شود؛ افت عمق نباید بیشتر از ۱۵٪ باشد.
۳. دستگاههای گنجیاب عمقزن (Two-Box)
White’s TM 808: دستگاه دوکویله با عمق تشخیص تا ۶ متر. تست اختصاصی: یک قطعه آهن بزرگ (به اندازه یک قابلمه) را در عمق ۲ متری دفن کنید. دستگاه باید از فاصله ۵ متری سطح زمین، هدف را تشخیص دهد. همچنین تست تعادل کویلها بسیار حیاتی است؛ با استفاده از LCR متر، اندوکتانس کویل فرستنده و گیرنده را اندازهگیری کرده و اختلاف آنها را زیر ۲٪ تنظیم کنید.
Nokta Makro Invenio: دستگاه پیشرفته با قابلیت تصویربرداری از هدف. تست اختصاصی: یک شیء فلزی را در عمق ۳۰ سانتیمتری دفن کنید و سپس دستگاه را در حالت “Imaging” قرار دهید. تصویر تولید شده باید حداقل ۷۰٪ شباهت به شکل واقعی هدف داشته باشد. همچنین تست “Depth Indicator” با اهداف در اعماق مختلف (۱۰، ۲۰، ۴۰، ۶۰ سانتیمتر) انجام شود و خطای نشاندهنده عمق نباید از ±۵ سانتیمتر بیشتر باشد.
راهنمای جامع و تخصصی روشهای تست دستگاههای فلزیاب، گنجیاب و طلایاب
سوالات متداول
۱. چرا دستگاه من در خاک قرمز (خاک آهنی) بیهوده بیپ میزند و هدف کاذب نشان میدهد؟
به دلیل کانیسازی بالای خاک، تعادل زمین (Ground Balance) به درستی انجام نشده است؛ مجدداً کالیبره کنید یا از حالت خودکار (Auto-GB) استفاده نمایید.
۲. بهترین فرکانس برای پیدا کردن طلا چیست؟
فرکانسهای بالا (۱۸ تا ۱۰۰ کیلوهرتز) برای طلاهای ریز و سطحی مناسبترند، در حالی که فرکانسهای پایین (۳ تا ۱۵ کیلوهرتز) برای اهداف بزرگ و عمیق کاربرد دارند.
۳. تفاوت اصلی فلزیاب VLF با PI در تست عمق چیست؟
VLF در خاکهای معمولی عمق خوبی دارد اما در خاکهای معدنی افت شدیدی پیدا میکند، در حالی که PI عمق یکنواختتری در همه انواع خاک ارائه میدهد، هرچند تفکیک فلزات در آن ضعیفتر است.
۴. آیا میتوانم دستگاه را بدون دفن کردن هدف، در خانه تست کنم؟
بله؛ با قرار دادن هدف روی زمین و بلند کردن کویل تا ارتفاع ۳۰ سانتیمتری، یا استفاده از سکههای استاندارد و تغییر فاصله، میتوان تست تشخیص و تفکیک را انجام داد.
۵. هر چند وقت یک بار باید دستگاه را کالیبره کنم؟
پیش از هر بار استفاده در منطقه جدید، و همچنین در صورت تغییر شدید دما، رطوبت یا نوع خاک، حتماً کالیبراسیون مجدد انجام شود.
نتیجهگیری
تست و کالیبراسیون دستگاههای فلزیاب، گنجیاب و طلایاب یک فرآیند چندمرحلهای و حساس است که نیازمند دانش فنی، ابزارهای مناسب و دقت بالا است. از تستهای ساده فرکانس و ولتاژ گرفته تا تستهای پیشرفته با آنالایزر شبکه و شبیهسازهای هدف، هر یک نقش مهمی در تضمین عملکرد بهینه دستگاه دارند. یک دستگاه تستشده و کالیبره نه تنها دقت و عمق کاوش را افزایش میدهد، بلکه عمر مفید دستگاه را نیز بالا میبرد. به یاد داشته باشید که حتی بهترین دستگاهها نیز در صورت عدم نگهداری و تست منظم، ممکن است عملکرد ضعیفی داشته باشند. بنابراین، برنامهای منظم برای تستهای دورهای و میدانی تنظیم کنید و همواره از استانداردهای ایمنی پیروی نمایید.
