انقلاب در کشف اشیای زیرزمینی با فلزیاب تصویری جی پی آر

تصور کنید دستگاهی داشته باشید که بدون هیچ حفاری، تا عمق چندین متری زیر سطح زمین را مثل یک عکس رادیولوژی ببیند؛ بتواند لوله‌های آب، کابل‌های برق، حفره‌ها، گورهای باستانی و حتی اشیای فلزی کوچک را با جزئیات موقعیت و عمق تشخیص دهد. این دقیقاً کاری است که فلزیاب تصویری جی پی آر (Ground Penetrating Radar) انجام می‌دهد. در این مقاله جامع، به زبان ساده و تخصصی توضیح می‌دهیم فلزیاب تصویری GPR چیست، چگونه کار می‌کند، چه تفاوت‌هایی با فلزیاب‌های معمولی دارد، و چرا در پروژه‌های حساس مانند باستان‌شناسی، ژئوتکنیک، امنیت و عمران به یک ابزار ضروری تبدیل شده است.

اگر به دنبال خرید فلزیاب تصویری هستید یا می‌خواهید بدانید GPR چه مزایا و معایبی نسبت به سایر روش‌های کف‌یابی دارد، تا پایان این مطلب همراه ما باشید.

پیشنهاد ویژه

پین پوینتر پالس دایو اسکوبا

۲۸۰.۰۰۰.۰۰۰ ریال

مشاهده

فلزیاب تصویری جی پی آر دقیقاً چیست؟ (GPR به زبان ساده)

فلزیاب تصویری جی پی آر نوع پیشرفته‌ای از فلزیاب‌هاست که به جای استفاده از میدان مغناطیسی ساده (مانند فلزیاب‌های VLF یا PI)، از امواج راداری با فرکانس بالا برای اسکن زیر سطح زمین استفاده می‌کند. کلمه GPR مخفف عبارت انگلیسی Ground Penetrating Radar است که به معنی «رادار نفوذی به زمین» می‌باشد.

تفاوت اصلی GPR با یک فلزیاب معمولی در این است که خروجی آن به صورت یک تصویر دوبعدی یا سه‌بعدی از لایه‌های زیرزمین است، نه صرفاً یک سیگنال صوتی یا عددی (VDI). با فلزیاب تصویری جی پی آر می‌توانید شکل، عمق، اندازه و جنس تقریبی هدف (فلزی یا غیرفلزی – مانند استخوان، پلاستیک، چوب، حفره خالی) را روی صفحه نمایش رنگی ببینید.

اصل عملکرد فلزیاب تصویری GPR

دستگاه GPR شامل سه بخش اصلی است:

1. فرستنده امواج رادار که امواج الکترومغناطیسی با فرکانس مشخص (معمولاً بین ۱۰۰ مگاهرتز تا ۲٫۶ گیگاهرتز) به درون زمین می‌فرستد.

2. گیرنده امواج بازتابیده که امواج برخورد کرده به اجسام یا لایه‌های مختلف را دریافت می‌کند.

3. پردازنده و نمایشگر که اختلاف زمان بازگشت و دامنه امواج را محاسبه کرده و آن را به یک نیمرخ (پروفایل) یا تصویر تبدیل می‌کند.

وقتی امواج فرستاده شده به یک هدف زیرزمینی (مثلاً یک گنج فلزی، یک لوله پلاستیکی یا یک تغییر چگالی خاک) می‌رسند، بخشی از امواج بازتاب می‌شوند. گیرنده، این بازتاب‌ها را ثبت می‌کند. با حرکت دستگاه روی زمین، مجموعه‌ای از این بازتاب‌ها در کنار هم یک مقطع نگاشت راداری (Radargram) ایجاد می‌کند که شبیه تصویر سونوگرافی است.

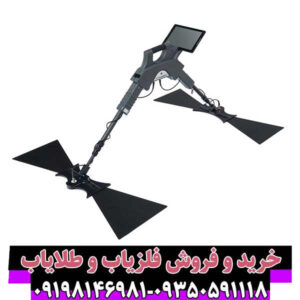

انقلاب در کشف اشیای زیرزمینی با فلزیاب تصویری جی پی آر

مزایای کلیدی فلزیاب تصویری جی پی آر نسبت به فلزیاب‌های معمولی

برای درک ارزش GPR، بهتر است جدول مقایسه‌ای بین یک فلزیاب معمولی (VLF یا PI) و یک فلزیاب تصویری جی پی آر تهیه کنیم:

مهم‌ترین مزیت GPR: امکان تشخیص حفره‌ها (Voids)، تونل‌ها، گورهای خالی و اهداف غیرفلزی که در کارهای باستان‌شناسی، امداد و نجات و ژئوتکنیک حیاتی است.

مزیت دیگر: عمق یابی دقیق تر

در فلزیاب‌های معمولی، عمق‌یابی اغلب با خطای زیاد همراه است. اما در فلزیاب تصویری جی پی آر، با استفاده از الگوریتم‌های مهاجرت سیگنال (migration) و اندازه گیری زمان رفت و برگشت موج، عمق هدف با دقت چند سانتی‌متر محاسبه می‌شود.

انواع فلزیاب تصویری جی پی آر بر اساس کاربرد

فلزیاب‌های GPR صرفاً یک محصول واحد نیستند؛ براساس فرکانس آنتن و نحوه نمایش خروجی به دسته‌های زیر تقسیم می‌شوند:

۱. GPR آنتن‌باند پائین (Low Frequency – 50 تا ۲۰۰ مگاهرتز)

• ویژگی: عمق نفوذ بالا (تا ۱۵ متر) اما وضوح تصویر پایین.

• کاربرد: شناسایی تونل‌های عمیق، گسل‌های زمین‌شناسی، سفره‌های آب زیرزمینی، لوله‌های بزرگ.

۲. GPR آنتن‌باند متوسط (Mid Frequency – 200 تا ۵۰۰ مگاهرتز)

• ویژگی: تعادل بین عمق (۳ تا ۸ متر) و وضوح.

• کاربرد: باستان‌شناسی، یافتن بقایای معماری، گورستان‌ها، جعبه‌های فلزی بزرگ.

۳. GPR آنتن‌باند بالا (High Frequency – 800 مگاهرتز تا ۲٫۶ گیگاهرتز)

• ویژگی: وضوح بسیار بالا اما عمق نفوذ محدود (کمتر از ۱ متر).

• کاربرد: بازرسی بتن، یافتن میلگرد، کابل‌های برق، لوله‌های آب درون دیوار، اسکن سردرگم‌های ساختمانی.

۴. فلزیاب تصویری جی پی آر سه‌بعدی (3D GPR)

این نوع شامل آرایه‌ای از چند آنتن موازی است که همزمان داده جمع‌آوری کرده و یک مدل حجمی (سه‌بعدی) از زیر سطح تولید می‌کند. خروجی آن مانند یک نقشه توپوگرافی در اعماق مختلف است.

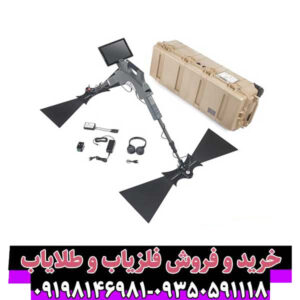

انقلاب در کشف اشیای زیرزمینی با فلزیاب تصویری جی پی آر

کاربردهای اصلی فلزیاب تصویری جی پی آر (GPR)

فلزیاب تصویری GPR دیگر فقط ابزاری برای گنج‌یاب‌های حرفه‌ای نیست؛ بلکه در رشته‌های مهندسی، امنیتی و علمی جایگاه ویژه‌ای دارد:

۱. باستان‌شناسی و مطالعات تاریخی

• نقشه‌برداری از شهرهای مدفون (مانند پمپئی یا شهر سوخته) بدون حفاری.

• کشف قبور باستانی، استخوان‌ها و اشیای سفالی یا فلزی.

• شناسایی لایه‌های فرهنگی در محوطه‌های باستانی.

۲. مهندسی عمران و تاسیسات زیرزمینی

• مکان‌یابی دقیق لوله‌های آب، گاز، فاضلاب (پلاستیکی و فلزی) و کابل‌های برق و فیبر نوری.

• بازرسی کیفی بتن و فونداسیون (ضخامت، حباب هوا، موقعیت میلگردها).

۳. معدن‌یابی و ژئوتکنیک

• کشف رگه‌های کانی و مواد معدنی (طلا، مس، زغال‌سنگ) به صورت غیرمستقیم از طریق تغییرات چگالی و رطوبت.

• شناسایی حفره‌ها و شکاف‌های خطرناک پیش از ساخت و ساز.

۴. امنیت و مبارزه با قاچاق

• کشف تونل‌های حفر شده در مرزها.

• یافتن اشیای قاچاق (سلاح، مواد مخدر) که در مخفیگاه‌های غیرفلزی و توخالی جاسازی شده‌اند.

۵. امداد و نجات

• جستجوی اجساد مدفون در آوار زلزله یا بهمن (تشخیص حفره یا بافت نرم بدن).

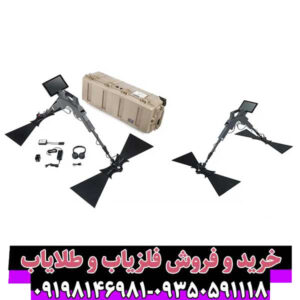

انقلاب در کشف اشیای زیرزمینی با فلزیاب تصویری جی پی آر

محدودیت‌ها و چالش‌های فلزیاب تصویری جی پی آر

هیچ فناوری کاملی وجود ندارد. فلزیاب تصویری جی پی آر نیز با چالش‌های زیر مواجه است:

1. عملکرد ضعیف در خاک رس مرطوب یا شور: امواج رادار در خاک‌های هادی (با رسانایی بالا) به شدت تضعیف می‌شوند. در مناطقی با خاک شور یا رطوبت بالا، عمق نفوذ GPR ممکن است به کمتر از ۵۰ سانتی‌متر کاهش یابد.

2. نیاز به مهارت اپراتور: برخلاف فلزیاب‌های معمولی که تقریباً هر کاربری می‌تواند با آنها کار کند، تفسیر خروجی GPR نیازمند دانش پردازش سیگنال، زمین‌شناسی و الگوهای راداری است. یک سقف سهمی‌شکل در تصویر ممکن است هم یک لوله و هم یک گنج باشد.

3. قیمت بالا: هزینه خرید یک فلزیاب GPR جدید از ۱۰,۰۰۰ دلار آغاز می‌شود و برای مدل‌های سه‌بعدی تا ۶۰,۰۰۰ دلار نیز می‌رسد. این قیمت برای کاربران عادی بسیار زیاد است.

4. اندازه و وزن: اغلب دستگاه‌های GPR به صورت چرخدار و با وزن بیش از ۱۰ کیلوگرم هستند که حمل آن در مناطق کوهستانی یا جنگلی سخت است.

مقایسه فلزیاب تصویری جی پی آر با فناوری‌های مشابه

برخی افراد واژه‌های «فلزیاب تصویری» را با «اسکنر سه‌بعدی زمین» یا «مغناطیس سنج» اشتباه می‌گیرند. در اینجا تفاوت اصلی را می‌گوییم:

• مغناطیس سنج: فقط فلزات فرومغناطیس (آهن، فولاد) را نشان می‌دهد و تصویری از شکل هدف ارائه نمی‌دهد. عمق نفوذ آن بیشتر (تا ۵-۶ متر) اما دقت مکانی کمتر از GPR است.

• فلزیاب تصویری جی پی آر: فلزات و غیرفلزات را نمایش می‌دهد، تصویر واقعی از لایه‌ها ارائه می‌دهد اما قیمت بسیار بالاتر و حساس به رطوبت/رس دارد.

• فلزیاب القایی پالس (PI): عمق زیاد در مینرالیزاسیون سخت، اما بدون تصویر و فقط صدا.

نتیجه: اگر نیاز به تشخیص جعبه‌های پلاستیکی، چوب، استخوان یا حفره دارید و بودجه کافی در اختیار دارید، GPR بهترین گزینه است. اگر فقط به دنبال فلزات (مانند سکه، شمش طلا) در عمق پایین هستید، یک فلزیاب VLF حرفه‌ای با قیمت ۱۰ برابر ارزان‌تر جوابگو خواهد بود.

راهنمای خرید فلزیاب تصویری جی پی آر (نکات فنی کلیدی)

اگر تصمیم به خرید یک دستگاه GPR گرفته‌اید، به موارد زیر دقت کنید:

۱. فرکانس آنتن را بر اساس هدف انتخاب کنید

• برای یافتن گنج و اشیای متوسط تا بزرگ (ابعاد یک کوزه یا تابوت) در عمق ۲ تا ۴ متر: فرکانس ۲۵۰ تا ۴۰۰ مگاهرتز.

• برای بررسی بتن و یافتن میلگرد و لوله در عمق زیر نیم متر: فرکانس ۹۰۰ مگاهرتز تا ۱٫۵ گیگاهرتز.

• برای تونل‌یابی و اهداف عمیق بالای ۵ متر: فرکانس زیر ۱۰۰ مگاهرتز (اما آنتن بزرگ و گران).

۲. نرم‌افزار پردازش پس از برداشت (Post-Processing)

یک فلزیاب تصویری خوب باید قابلیت خروجی داده به نرم‌افزارهای پیشرفته مانند Radan، GPR-Slice یا EKKO_Project را داشته باشد تا بتوانید تصاویر را فیلتر، مهاجرت و سه‌بعدی کنید.

۳. قابلیت اتصال به GPS

برای پروژه‌های بزرگ سطحی (نقشه‌برداری باستان‌شناسی)، وجود GPS دیفرانسیلی به شما امکان می‌دهد که تصاویر را روی نقشه واقعی زمین پیاده کنید.

۴. کاربری آسان در میدان

برخی GPRهای جدید مانند GSSI StructureScan Mini برای کارهای بتنی و یا MALA EasyLocator برای کارهای باستان‌شناسی وزن کم و رابط کاربری لمسی ساده دارند.

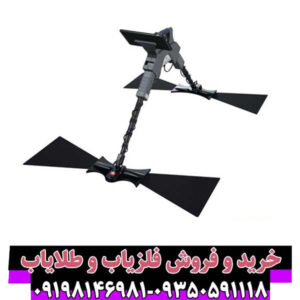

انقلاب در کشف اشیای زیرزمینی با فلزیاب تصویری جی پی آر

معروف‌ترین برندهای فلزیاب تصویری جی پی آر در جهان

• GSSI (آمریکا): قدیمی‌ترین و معتبرترین برند (مدل‌های SIR ۴۰۰۰، StructureScan)

• MALA Geoscience (سوئد): تخصص در GPR سه‌بعدی و آنتن‌های ریز (مدل EasyLocator، MIRA)

• IDS GeoRadar (ایتالیا): تمرکز بر GPR هوایی و ریلی

• Sensoft / Sensors & Software (کانادا): مدل‌های محبوب Conquest و Noggin

• OKM (آلمان): تولیدکننده فلزیاب‌های تصویری GPR با قیمت نسبتاً مقرون‌به‌صرفه (مدل Exp 6000، Rover UC)

آینده فلزیاب تصویری جی پی آر: هوش مصنوعی و واقعیت افزوده

جدیدترین پیشرفت در GPR، استفاده از شبکه‌های عصبی عمیق (Deep Learning) برای تفسیر خودکار تصاویر راداری است. در آینده نزدیک، فلزیاب تصویری جی پی آر قادر خواهد بود نوع دقیق هدف (طلا، آهن، پلاستیک، حفره) را با دقت بالای ۹۰٪ و بدون نیاز به اپراتور ماهر تشخیص دهد. همچنین ترکیب GPR با عینک‌های واقعیت افزوده (AR) به کاربر اجازه می‌دهد که اشیای زیرزمینی را مثل یک هولوگرام روی زمین واقعی ببیند.

بازار جهانی GPR تا سال ۲۰۳۰ با رشد سالانه حدود ۸٪ به ۱ میلیارد دلار خواهد رسید که نشان‌دهنده افزایش تقاضا در پروژه‌های هوشمندسازی شهری و مدیریت تاسیسات زیرزمینی است.

جمع‌بندی: آیا فلزیاب تصویری جی پی آر برای شما مناسب است؟

اگر شما یک باستان‌شناس حرفه‌ای، مهندس ژئوتکنیک، امدادگر یا افسر امنیتی هستید که نیاز به تصویر واقعی از زیر سطح و قابلیت شناسایی اهداف غیرفلزی دارید، قطعاً سرمایه‌گذاری روی یک فلزیاب تصویری جی پی آر ارزشمند است. اما اگر یک فلزیاب معمولی گنج‌یابید که در خاک‌های معمولی به دنبال سکه و جواهرات می‌گردید، نیازی به پرداخت ۲۰,۰۰۰ دلار برای GPR نیست.

در هر صورت، قبل از خرید حتماً با یک اپراتور باتجربه GPR مشورت کنید و در صورت امکان دستگاه را در محیط مشابه خاک منطقه خود تست کنید. آموزش ببینید، زیرا بدون تفسیر صحیح، یک فلزیاب GPR چیزی نیست جز یک جعبه گران‌قیمت با امواج بی‌معنی!

سوالات متداول درباره فلزیاب تصویری جی پی آر (FAQ)

۱. آیا فلزیاب تصویری جی پی آر طلا را پیدا می‌کند؟
بله، اما به صورت غیرمستقیم و از طریق اختلاف دی‌الکتریک طلا با خاک اطراف. برای قطعات بسیار ریز مانند شمش یا سکه در ابعاد زیر ۲ سانتی‌متر، GPR به تنهایی کافی نیست و باید از فلزیاب VLF به عنوان مکمل استفاده کرد.

۲. حداکثر عمق فلزیاب GPR چقدر است؟
در بهترین شرایط (خاک خشک ماسه‌ای بدون رس)، با آنتن ۵۰ مگاهرتز می‌توان تا ۲۰ متر نفوذ کرد. اما برای اهداف فلزی کوچک، عمق مؤثر کمتر از ۲ متر است.

۳. آیا GPR می‌تواند گنج را از زباله تشخیص دهد؟
با تصویربرداری و شکل هدف، بله تا حدودی. یک قوطی حلبی شکل موج سهمی متفاوت با یک کوزه سفالی دارد. اما تشخیص جنس دقیق (مثلاً طلا از سرب) با GPR فعلی ممکن نیست.

۴. آیا به مجوز برای استفاده از فلزیاب تصویری GPR نیاز است؟
در اکثر کشورها، استفاده از GPR برای اهداف غیرنظامی و علمی آزاد است، اما برای حفاری یا برداشت اشیا باستانی حتماً باید از سازمان میراث فرهنگی مجوز گرفت.

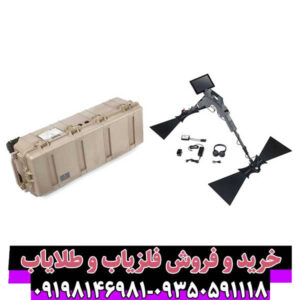

انقلاب در کشف اشیای زیرزمینی با فلزیاب تصویری جی پی آر
